TCB060

U

Système supplémentaire d'alimentation avec élévation verticale, pour chaudière à biomasse.

13.867,18€

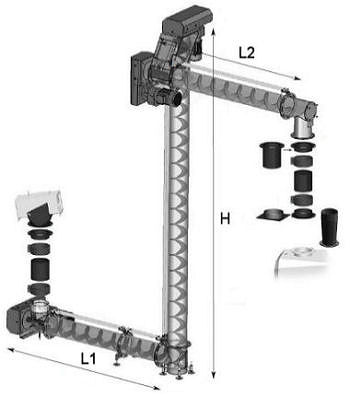

Système supplémentaire d'alimentation avec élévation verticale et double tronçon horizontal "HERZ", constitué de kit basique pour l'actionnement des convoyeurs à vis sans fin, tableau électrique, transporteurs hélicoïdaux sans fin constitués de tube 220 mm de diamètre et vis sans fin sans axe de 180 mm de diamètre, un horizontal inférieur de 4 m de longueur, un vertical de 7 m de hauteur et un horizontal supérieur de 2 m de longueur.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt38cbh196b

Kit basique pour l'actionnement des convoyeurs à vis sans fin, "HERZ", constitué de 3 moteurs de 1,5 kW chacun, vis sans fin sans axe de 180 mm de diamètre et tube de 220 mm de diamètre, interrupteurs fin de course et pièce de connexion pour le système de décharge et pièces de transition entre transporteurs hélicoïdaux sans fin, pour système supplémentaire d'alimentation avec élévation verticale et double tronçon horizontal.

1,000

U

6.920,00

6.920,00

mt38cbh215e

Transporteur sans fin hélicoïdal de 1 m de longueur, "HERZ", constitué de tube de 220 mm de diamètre et vis sans fin de 180 mm de diamètre.

5,000

U

326,00

1.630,00

mt38cbh215f

Transporteur sans fin hélicoïdal de 1,5 m de longueur, "HERZ", constitué de tube de 220 mm de diamètre et vis sans fin de 180 mm de diamètre.

4,000

U

370,00

1.480,00

mt38cbh072b

Tube de connexion, pour système d'alimentation de chaudière à biomasse, "HERZ".

1,000

U

81,00

81,00

mt38cbh074d

Connexion de tube de 195 mm de diamètre, pour système d'alimentation de chaudière à biomasse, "HERZ".

3,000

U

81,00

243,00

mt38cbh071f

Bride pour connexion de tube vertical de 195 mm de diamètre, pour système d'alimentation de chaudière à biomasse, "HERZ".

2,000

U

72,00

144,00

mt38cbh073d

Tube de 195 mm de diamètre, pour système d'alimentation de chaudière à biomasse, "HERZ".

2,000

m

109,00

218,00

mt38cbh025i

Tableau électrique pour 3 moteurs, "HERZ".

1,000

U

1.977,00

1.977,00

mo004

Compagnon professionnel III/CP2 chauffagiste.

19,500

h

24,91

485,75

mo103

Ouvrier professionnel II/OP chauffagiste.

19,500

h

21,36

416,52

Coûts directs complémentaires

2,000

%

13.595,27

271,91

Coût d'entretien décennal: 4.853,51€ les 10 premières années.

Montant total HT:

13.867,18

UNITÉ D'OUVRAGE TCB060: SYSTÈME SUPPLÉMENTAIRE D'ALIMENTATION AVEC ÉLÉVATION VERTICALE, POUR CHAUDIÈRE À BIOMASSE.

CLAUSES TECHNIQUES

Fourniture et installation de système supplémentaire d'alimentation avec élévation verticale et double tronçon horizontal "HERZ", constitué de kit basique pour l'actionnement des convoyeurs à vis sans fin, tableau électrique, transporteurs hélicoïdaux sans fin constitués de tube 220 mm de diamètre et vis sans fin sans axe de 180 mm de diamètre, un horizontal inférieur de 4 m de longueur, un vertical de 7 m de hauteur et un horizontal supérieur de 2 m de longueur, comprend les accessoires pour la connexion avec le système d'extraction du silo et avec la chaudière. Totalement monté, connecté et testé.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation. Connexion des éléments du réseau.

CONSERVATION ET MAINTENANCE.

Tous les éléments seront protégés des coups, des matériaux agressifs, de l'humidité et de la saleté.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
